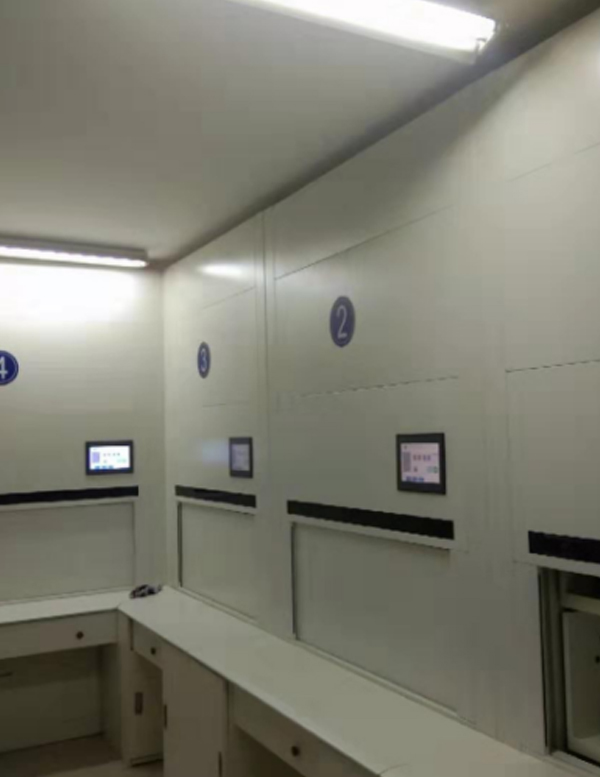

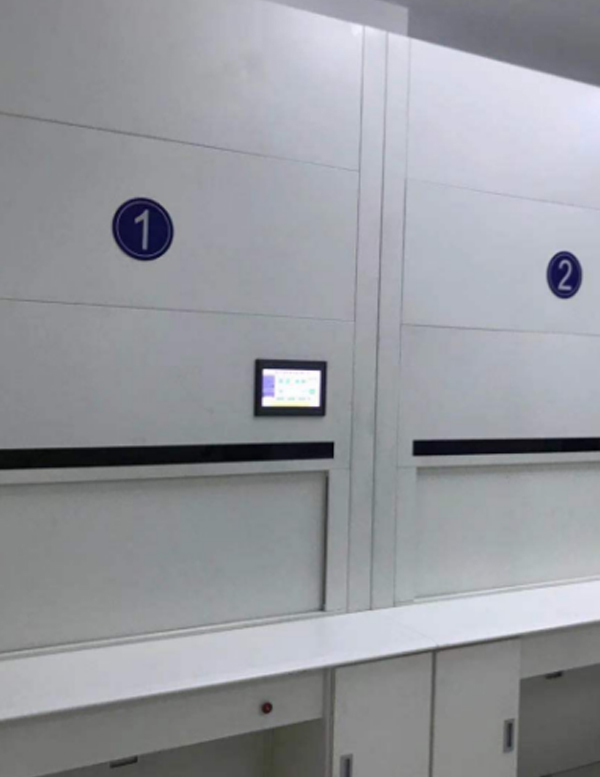

1

臺數

根據庫房尺寸定制

2

外形尺寸

柜長：根據庫房尺寸定制

柜寬：1290（含400mm操作臺）

柜高：根據庫房尺寸定制

3

層數

根據庫房尺寸定制

4

檔案份數

根據檔案盒尺寸定制

5

斗板運行速度

      5.0-5.2m/min

6

自重

約550公斤

7

供電源

220V加變頻器

8

定位精度

±2.5毫米

9

整機噪音

不大于60分貝

10

溫度

0℃～48℃

11

濕度

<85%

12

最長取件時間

不大于26.5S

13

電機功率

1.1kw

15

立柱框架鋼材

A3/δ≥2 mm

16

門、前封板、掛板

A3/δ≥1.2 mm

17

頂板、底板、封板

A3/δ≥1.2 mm

18

載物斗板

A3/δ≥1.5mm

19

電機減速機

國內知名品牌

20

繼電器

國外著名品牌

21

觸摸屏控制

10.2寸觸摸屏

22

控制核心

定制配套PLC控制器

23

定位方式

自動選層，光控定位

24

庫房盤點

RFID射頻實時監控，定位到本

25

★L(fēng)ED紅色數字激光燈指示照射到本

柜體采用LED數字激光指示燈條顯示屏。鑲嵌于自動門上方2到3厘米位置，資料存取電子定位設備在工作時，指示燈條顯示屏內置的LED燈條會根據接受到的指令在顯示屏上顯示紅色的數字燈光。

燈條根據檔案柜尺寸定制

26

材質

冷軋一級鋼板。（厚度為1.2---2.0mm）兩邊框架立柱采用2.0mm厚度鐵板加強。

所有斗板用1.5mm鐵皮加強。

所有封板用1.2mm鐵皮。

29

噴漆及顏色

噴漆采用環保原料和先進工藝生產，顏色為電腦灰

30

結構

結構：檔案柜結構系統符合相應法規執行?；顒?dòng)檔案柜經測試證明推動力與負載量的比例為１：2600，即以１公斤的力度足推動2600公斤的承重

1

系統設定

對檔案管理系統操作流程及系統操作人員權限設定

2

檔案歸檔

根據單位實際情況及系統設定歸檔流程，并進行檔案歸檔

3

檔案實時在位監管

根據光幕感應觸發RFID掃碼，實時判斷該檔案的在位情況

4

檔案快速智能盤庫

根據管理人員下達指令，系統給下位機發送通訊，并進行柜內所有檔案盤點，并將盤點信息傳送到上位機，進行數據比對，得出結果并顯示

5

精確定位到本

 通過LED燈組進行檔案盒一對一定位實現檔案存取亮燈指示，提高檔案管理工作效率

6

電子檔案智能調閱

數字化采集工作完成后，根據系統B/S架構特點，網內所有用戶，只要獲得相關權限，均可進行在線查閱檔案電子檔文件

7

檔案借閱與歸還

紙質檔案的借閱與歸還通過系統直接報批，并進行審核處理，管理員輕松獲取借閱相關記錄，系統自動到期提醒借閱人歸還檔案

8

檔案錯位實時顯示

根據實時掃碼和指令掃碼，可以精確把錯拿錯放的檔案，沒根據檔案序列進行放置的檔案找出來，并提醒管理人員，如需批量修改位置，可以直接批量修改；否則需人工把實際存放位置調整到對的位置。

9

檔案變更交接與銷毀

根據檔案的保管規定及變更交接進行相關操作，實際記錄進行有效保存。

10

檔案統計

根據操作人員設定條件，進行相關統計，并通過圖示直觀展示。

11

系統操作歷史記錄查詢

對所有登錄系統操作記錄進行詳細記錄，并記錄相關計算機信息，確保系統記錄有效追溯查詢

12

自動選層

需要存取檔案時，在工作臺面上設定所需層數，按確定鍵后，檔案柜自動運行至所需層數并自動停機，以便直接存取檔案。

13

電腦聯網

 無論需方檔案柜數量多少，都可進行聯網，并通過計算機控制選層柜運行，也支持遠程聯網管理。

14

遠程控制定層

檔案柜和計算機由兩根網線連接，將所有檔案信息錄入到計算機數據庫后，可通過數據庫查找檔案及存放位置，并控制選層柜進行運行至所需層（注：隨檔案柜附送聯網控制及檔案管理軟件）。

15

檢索、查詢功能

檔案柜在原有功能的基礎上增設了計算機集中控制系統，實現多臺檔案柜自動控制聯網，可通過菜單式界面輸入單位、編號、檔號、地址、籍貫、姓名、級別等。查找檔案只需要在計算機輸入以上某一名稱及可并發出指令檔案柜自動開機，你要的檔案就會停在工作臺面的位置。檔案信息錄入數據庫，對所有檔案提供多種方式的檢索查詢。尤其是直接模糊查詢，方便快速。檔案管理可新增、修改、刪除、打印、統計等功能。

16

自動捷徑選層

選層柜可根據設定層與當前層所差層數，計算出正轉與反轉所經層數，并控制選層柜取捷徑運行至所需層。

17

應急手搖

如需在停電時存取檔案，可利用左側柜門內設置手搖裝置利用人力轉動選層柜，首先將柜內的搖巴拉直，推上卡套即可進行手搖。在取出檔案后一定要把搖把恢復到原位，否則來電時會有危險。

18

光幕安全保護

檔案柜在正常運轉時請勿將手或其它東西伸入柜子內部，打開柜門時要拉到位，切記勿將柜門懸掛在中間，否則柜門兩側的兩對光幕保護系統，會切斷電路禁止選層柜運行。若開機后有人誤將頭或手伸入柜內，柜子會自動停機，保護人的安全。

19

自動門<開啟關閉>功能

檔案柜門可通過計算機控制，直接執行開啟與關閉，無需手動開啟關閉。

20

LED紅色數字激光指示燈照射到本

精準定位到所要找的那一份檔案，數字燈亮起并且激光燈照射到所要找的那份檔案盒上，直觀精準高效率。

21

觸摸屏控制

檔案柜采用穩定可靠的PLC技術，彩色液晶觸摸屏控制，觸摸屏自帶WIN輕輕點觸即可實現檔案柜的開門關門、走層選層等，操作便捷、外形美觀。

22

下位機軟件

檔案柜設置：

打開上位機，啟動軟件后，可在檔案柜主界面進行參數設置，對檔案柜柜號、檔案柜層數、自動門功能、密碼功能、網絡功能、檔案柜模式進行設定。

2、前臺掃描查詢：

在查詢狀態中，將檔案盒貼射頻卡位置放于檔案柜桌面查詢區，查詢區讀卡器檢測到射頻卡后自動讀取并在觸摸屏中顯示該射頻卡內所寫入編號，觸摸屏將自動調取上位機數據庫中該檔案的在柜信息，并顯示在觸摸屏上。

射頻讀卡器及射頻卡說明

射頻讀卡器主要作用于檔案的快速定位與檔案狀態登記，如射頻讀卡器掃描已存檔的檔案盒的射頻卡，可在顯示屏顯示該檔案盒的盒號、所在位置信息等。

23

上位機軟件

檔案柜集中控制功能：

主要功能有：

查詢顯示每臺檔案柜下位機狀態：

工作狀態：下位機運行是否工作正常，如果出現故障則顯示故障原因。

運行狀態：所有檔案柜的當前停層。

對下位機實施面板鎖定和解鎖。

控制檔案柜運行到指定層。

檔案管理功能：

檔案接收：所有管理的檔案通過接收錄入。對檔案的接收部分具有添加、修改、刪除、打印等功能。

檔案發送：即把本單位管理的檔案發送出去，包括提升、調動、轉業、退休、犧牲等。

檔案查詢：對所管理的檔案提供多種方式的檢索查詢。尤其是直接模糊查詢，方便快速。

檔案統計：對所管檔案現狀和借閱歸還情況進行統計。

檔案借閱：對檔案柜現存檔案進行借閱登記，對借閱人、承辦人、借閱時間進行登記。

檔案歸還：借出的檔案進行歸還登記，記錄歸還人、承辦人、歸還時間。

檔案維護：對所有檔案進行修改、刪除等操作。

借閱記錄管理：對借閱的檔案記錄進行檢索、修改部分內容、刪除不需保存的記錄。

數據庫管理：本軟件提供數據庫的備份、恢復、數據導出以及數據庫壓縮等功能。

報表打?。核袡n案條目、借閱歸還情況，發送檔案情況等，都可以以報表形式打印輸出。

實時盤庫：系統在檔案入柜或出柜1秒內檢測并在觸摸屏提示，同時相應位置指示燈亮起，系統數據庫自動調整該檔案狀態信息，非法取出檔案觸摸屏彈出報警提示。

LED紅色數字激光燈定位指示到本：計算機端管理軟件查詢需存取檔案后，檔案柜自動開門運行至該檔案所在層，同時對應位置LED指示燈亮起。

3、安全管理：可實施分級管理制度，對所有操作人員進行分級，賦予不同權限，執行不同操作，每個操作員都有自己的密碼，所有操作都記錄在案?jìng)洳椤?/span>

24

RFID概述實時流程

1、概述：自動選層檔案柜RFID版在原有普通自動選層柜的基礎上加入了RFID射頻識別技術，由原先條形碼管理提升為RFID射頻管理，在標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的檔案信息，解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。

RFID管理系統，是由閱讀器（前臺、后臺及上位機三套）與電子標簽及應用軟件系統三個部分組成，其工作原理是由閱讀器發射一特定頻率的無線電波能量給電子標簽，用以驅動電子標簽電路將內部數據送出，此時閱讀器便依序接收解讀數據，送給應用程序做相應處理。只有當有讀寫設備時，RFID才能發揮其作用，讀卡器連接的識別系統有密鑰芯片，能做到很好的加密。前后臺閱讀器具備讀取功能，上位機閱讀器具備讀取與寫入功能。后臺RFID掃描器組是由多個掃描芯片集合排列方式布局，該布局方式有別于傳統由盤庫電機帶動掃描器逐個掃碼盤庫過程，且盤庫速度將遠遠快于普通單掃碼器電機驅動盤庫速度。

射頻標簽與檔案數據對應：將射頻標簽的字符串與檔案數據對應設置，并將射頻標簽粘貼在與檔案數據相對應的檔案盒上。

初始化：將粘貼好RFID（射頻）的檔案裝入檔案柜，每完成一層，該層檔案數據位置信息自動錄入數據庫，時間需要2-3秒，按照上述流程，完成該柜所有層的檔案裝入，該柜檔案數據位置信息即自動錄入數據庫，初始化完成。

借閱：上位機發出借閱指令，接收到指令的檔案柜運行至存取窗口，LED紅色數字激光定位指示燈亮起，取出該份檔案，數據隨即更新（觸摸屏實時顯示狀態信息）。

歸還：上位機發出歸還指令，接收到指令的檔案柜運行至存取窗口，LED指示燈亮起，裝入該份檔案，數據隨即更新（觸摸屏實時顯示狀態信息）

1

立柱

武鋼

δ≥2.0mmA3

GB/T708--1988

采用2MM冷軋鋼板經過多道折彎焊接工藝組裝，整體結構堅固。滿負荷24小時后屈撓度≤3MM, 制裁后自動恢復，不得有裂紋及永久變形。

用途：支撐。

2

封板

武鋼

δ≥1.2mm A3

GB/T708--1988

采用1.2MM冷軋鋼板經數控剪板機、折彎?rùn)C(jī)加工焊接而成，結構緊湊無縫隙，達到防塵、防鼠、防火等功能

用途：密封。

3

斗板

武鋼

δ≥1.5mm A3

GB/T708--1988

采用1.5MM經過多道折彎焊接工藝組裝，整體結構堅固，每層承重≥70kg。

用途：放置檔案

4

鏈條

10A特種定制

GB1243-2006

特種上海泰隆定制10A鏈條，不易斷

用途：傳動

5

鏈輪

16A特種定制

GB/T 10855-2003

特種上海泰隆定制16A鏈輪，與鏈條結構緊湊，運行無挫頓。

用途：傳動

6

軌道

武鋼

采用16錳鋼 ≥4.0mm 直行軌道鋼材≥2.0mm  T4導軌

GB/T 11885-1999

武鋼2mm冷軋鋼板折彎焊接

7

滾輪

定制

GB 10105-1988

優質尼龍材質

8

自動門

武鋼

≥1.5mm鋼板

GB/T708--1988

武鋼1.5mm冷軋鋼板折彎焊接

用途：開啟與關閉

9

控制臺

定制

高密度中纖板

GBT11718-1999

高密度中纖板

用途：操作

10

超靜音減速機、電機

安碩

 GB T 11281-2009

采用國內電機、減速機，使用壽命都在30年以上，動力輸出穩定持久。

用途：制動

11

觸摸屏

昆侖通態

EPC 1061   10.2寸

采用昆侖通態液晶觸摸屏，輕輕點觸即可對電子圖柜進行運行控制，界面設計整潔美觀，實時顯示電子圖柜當前運行狀態。

用途：人機交互進行觸摸控制

12

PLC可編程控制器

永宏

控制器，自動化指令控制，實現檔案柜的自動選層、捷徑選層、聯網控制等

用途：與電腦進行數據通訊并執行相關動作

13

控制電器

德力西

定制

低壓電器

14

標簽

定制

檢索檔案柜位置信息

15

LED數字激光定位指示燈條

定制

數字激光定位指示燈，獨家外觀，美觀大方實用性強

16

檔案管理控制系統

配套的檔案柜管理軟件，集成檔案數據存儲、查詢及對檔案柜的遠程控制

用途：進行檔案系統化管理及與檔案柜進行控制通訊

17

發卡器

掃描電子標簽

18

噴塑粉末

不含三酸氰酐油脂（TGIC）噴粉

GB T 21776-2008

柜面經過除油、去銹、磷化等工序前處理，表面噴塑采用環保原料和先進靜電噴涂工藝生產，光滑平整，牢固光潔，不變色。

19

變頻器

VCO BOP-2

穩定供電，實現緩起緩?fù)５墓δ?/span>

20

柜體

根據庫房尺寸定制

自動選層、光控定位；聯網控制檔案柜，多臺上位機；檔案管理報表打?。贿\(yùn)行狀態顯示；運行日志記錄；光幕安全保護；手動/自動走層；應急手搖功能；電腦控制自動門；緩起緩?fù)９δ?；取物窗口采用光幕安全保護；紅外安全監測系統；自動門；觸摸屏控制；RFID(射頻)；標簽技術定位盤點；LED燈指示盒位；故障自動報警；電機過熱；過流保護
